Podawanie materiału Materiał podawany jest ze zwoju za pomocą napędzanej szpuli.
Prostowanie Rura jest prostowana za pomocą zespołu rolek.
Cięcie orbitalne Rura może zostać nacięta za pomocą urządzenia do cięcia orbitalnego.
Flow Drill Wykonuj wiercenie i flow drill.
Formowanie końcówek Dostępne są dwa moduły do formowania końcówek rur: Heavy – wyposażony w 6 narzędzi stałych lub 4 narzędzia stałe i 1 obrotowe. Light - wyposażony w 3 narzędzia stałe lub 1 narzędzie stałe i 1 obrotowe.
Gięcie Gięcie z promieniem stałym i zmiennym w płaszczyźnie i w przestrzeni, przez zginanie lub rozciąganie. Cały proces wykonywany na jednym elemencie, wielopromieniowo, w sekwencji automatycznej i bez dodatkowych obróbek.
Cięcie tarczowe Cięcie może być wykonywane za pomocą narzędzia do cięcia orbitalnego lub piły tarczowej.
Wyładunek Urządzenie do automatycznego wyładunku jest całkowicie zintegrowane w cyklu roboczym i sterowane przez CN.
Zginanie i rozciąganie
Moduł do formowania końcówek rur
Cięcie i wiercenie
Zginanie i rozciąganie
Aby zapewnić ci najwyższą elastyczność i wydajność produkcji, 4-RUNNER H3 łączy dwie technologie gięcia: zginanie i rozciąganie, pozwalając na połączenie szybkości gięcia z możliwością wykonywania krótkich odcinków pomiędzy gięciami oraz pomiędzy gięciem a formowaniem.
Gięcie prawo i lewostronne w trybie wielopromieniowym
Wykonuje wężownice 3D o jednym lub o wielu promieniach oraz detale o niezwykle skomplikowanym kształcie. Niskoprofilowy kształt głowicy gnącej w maszynie 4-RUNNER H1 umożliwia wielopromieniowe gięcie prawo i lewostronne w jednym procesie.
Zmienny promień
Skróć czas trwania cyklu i wykonuj szersze, bardziej wyrafinowane gięcia o dowolnym średnim promieniu. Gięcie ze zmienym promieniem oferuje wiele korzyści, a system All-electric sterowany z VGP3D jest najbardziej precyzyjnym sposobem jego wykonania.
Wymiana narzędzi
Szybko wymieniaj narzędzia bez żadnych ręcznych regulacji. Nastawy są wykonywane automatycznie, a mechanizm mocowania elementów jest naprawdę prosty.
Moduł do formowania końcówek rur Heavy
Moduł do formowania końcówek rur wyposażony w 6 narzędzi stałych lub 4 narzędzia stałe i 1 narzędzie obrotowye.
Moduł do formowania końcówek rur Light
Moduł do formowania końcówek rur wyposażony w 3 narzędzia stałe lub 1 narzędzie stałe i 1 obrotowe.
Wewnętrzne cięcie orbitalne
Połącz szybkość i brak wiórów. System orbitalnego cięcia wewnętrznego wykonuje cięcie wstępne rury, a następnie usuwa odcięty element.
Zewnętrzne cięcie orbitalne
Zapewnij sobie maksymalną uniwersalność i wyposaż 4-RUNNER w system zewnętrznego cięcia orbitalnego. Idealne rozwiązanie, kiedy ostatni prosty odcinek rury jest bardzo krótki albo punkt cięcia znajduje się blisko punktu gięcia.
Cięcie tarczowe
Szybki i uniwersalny system cięcia tarczowego sterowany przez dedykowaną oś elektryczną.
Wiercenie i flow drill
Możesz wykonywać wiercenie i flow drill,oszczędzając czas i zwiększając precyzję. System wiercenia można uzbroić w wiertła spiralne lub termiczne.
Wybierz bezpieczeństwo w pracy
4-RUNNER jest urządzeniem posiadającym znak CE zaprojektowanym zgodnie z najsurowszymi standardami bezpieczeństwa i wyposażonym w osłony zapobiegające kontaktowi operatora z elementami w ruchu zarówno na maszynie, jak i na rozwijarce.
Sam zdecyduj, w którym miejscu zacząć

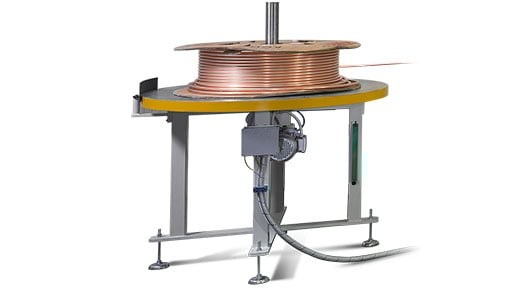

Wybierz najlepiej dopasowany do twoich potrzeb produkcyjnych i dostępnej przestrzeni model rozwijarki: pionową, poziomą lub Jumbo. W trakcie procesu rura posuwa się naprzód i wstecz, a silnik sterowany jest w obu kierunkach. Rozwijarka może pracować w trybie nienapędzanym, wybieranym z programu VGP3D, który jest całkowicie zintegrowanym z oprogramowaniem maszyny.
Informacje techniczne 4-RUNNER
4-RUNNER H1
4-RUNNER H3
Maksymalna obrabiana średnica
Aluminium
12,7 mm x 1,1 mm
22,0 mm x 1,6 mm
Miedź
12,7 mm x 1 mm
22,0 mm x 1,2 mm
Żelazo (R= 360 N/mm²)
10 x 1 mm
14 x 1 mm
Stal nierdzewna
10 mm x 0,8 mm
12 mm x 1 mm
Cechy maszyny
Osie
do 11
do 11
Precyzja w X
± 0,05 mm
± 0,05 mm
Precyzja w Y
± 0,05°
± 0,05°
Precyzja w Z
± 0,05°
± 0,05°
Przejście
14 mm
22,7 mm
Maksymalna zainstalowana moc
10,5 kW
(14,5 kW z modułem do formowania końcówek rur)
10,5 kW
(14,5 kW z modułem do formowania końcówek rur)
Średnia pochłaniana moc
3 kW
4 kW
Waga maszyny bez modułu do formowania końcówek rur
2.500 kg
2.500 kg
Waga modułu do formowania końcówek rur Light
1.200 kg
Waga modułu do formowania końcówek rur Heavy
1.350 kg
1.350 kg
4-RUNNER H1 Schemat podstawowy maszyny
4-RUNNER H1 Podstawowy układ maszyny z modułem kształtowania
4-RUNNER H3 Schemat podstawowy maszyny
4-RUNNER H3 Podstawowy układ maszyny z modułem kształtowania
