LTX
Taglio laser tubo ad alte prestazioni

Carico

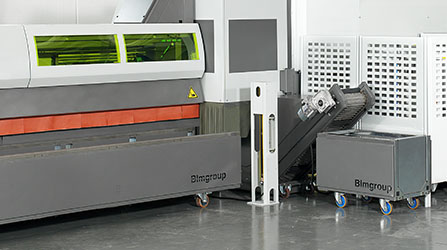

Scarico
Area di taglio

Da 0 a 140 mm in zero secondi

Passa rapidamente da una sezione all'altra!  Prepara un tubo da tagliare, mentre un altro è già in lavorazione.

Il cambio di produzione lo farai senza perdere tempo, sfruttando al massimo tutta la produttività della macchina.

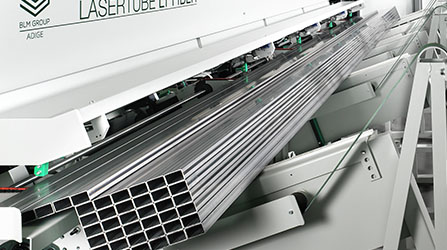

Caricatore automatico per macchina laser tubo

Da profili standard a speciali in un istante

Accedi facilmente alla zona di carico con un carro ponte o muletto e alimenta la tua macchina con il profilo che preferisci.
Un comodo sistema ti permette di passare rapidamente da un fascio di tubi al carico di profili speciali.

Catene di carico estraibili per lavorazione di profili speciali tagliati al laser

Ad ogni tubo la sua presa

Con tubi di qualsiasi peso avrai sempre la configurazione ottimale: il mandrino si regola in automatico per preservare la qualità del materiale.
La tenuta affidabile evita graffi sui tubi leggeri e un grande controllo sui profili pesanti.

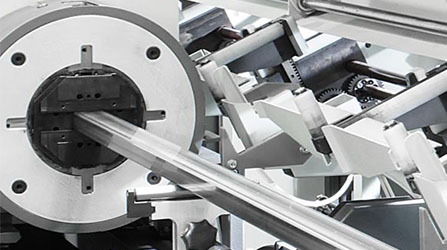

Mandrino a rotazione endless per Lasertube

Active Tools:
tutti i modi in cui ti possono aiutare

Lascia che gli Active Tools gestiscano il lavoro al posto tuo

Lavorazioni difficili
Active Speed
Tubi deformati
Active Scan
Posizione della saldatura
Active Weld
Correzione automatica dei parametri di taglio laser al variare dello spessore
Scopri gli altri Active Tools

Applicazioni LTX

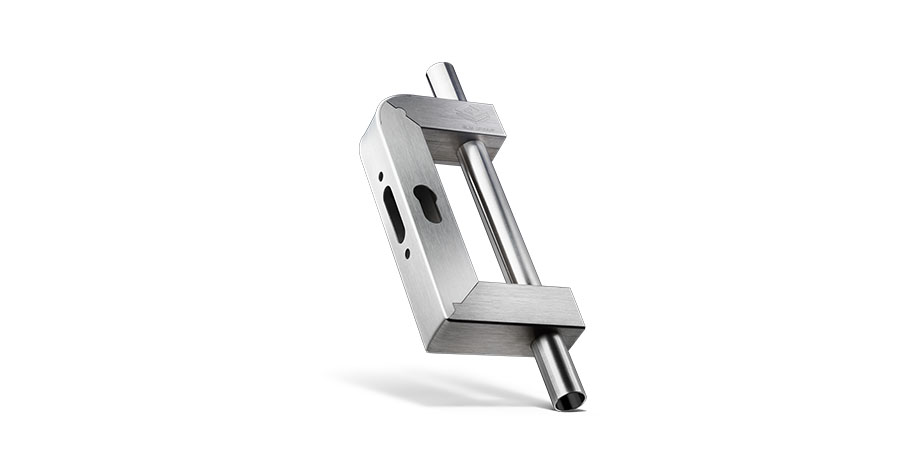

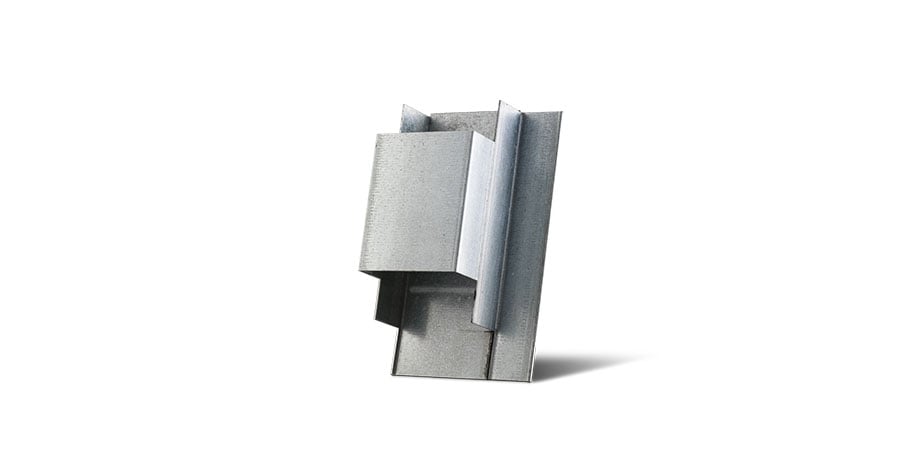

Profilo speciale tagliato al laser

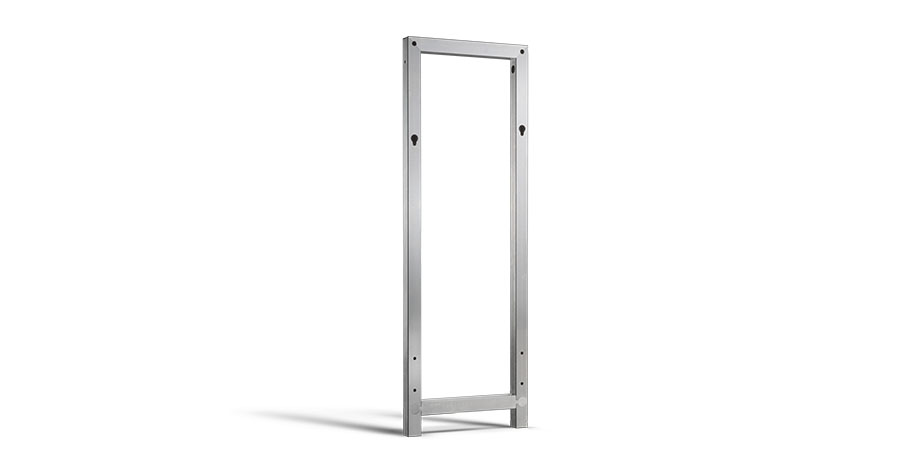

Incastri tra tubi di acciaio tagliati su Lasertube
Tubo di acciaio inox tagliato su macchina laser tubo

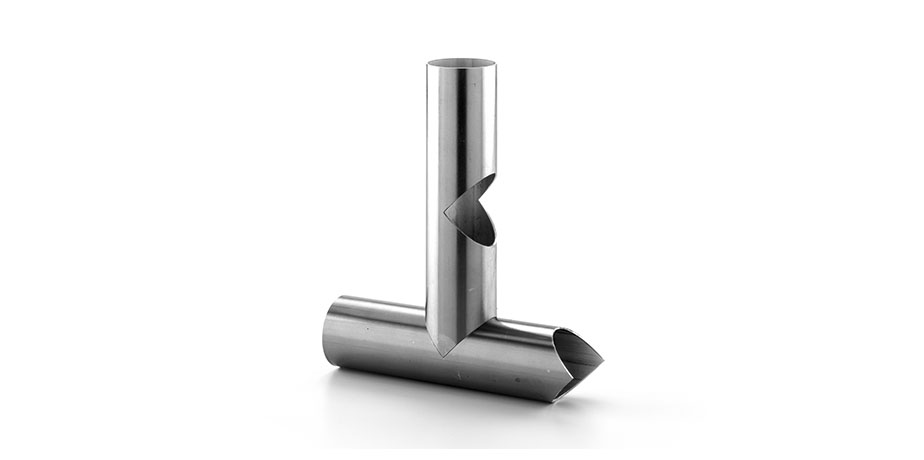

Tubi con giunzioni create al laser per incastro perfetto

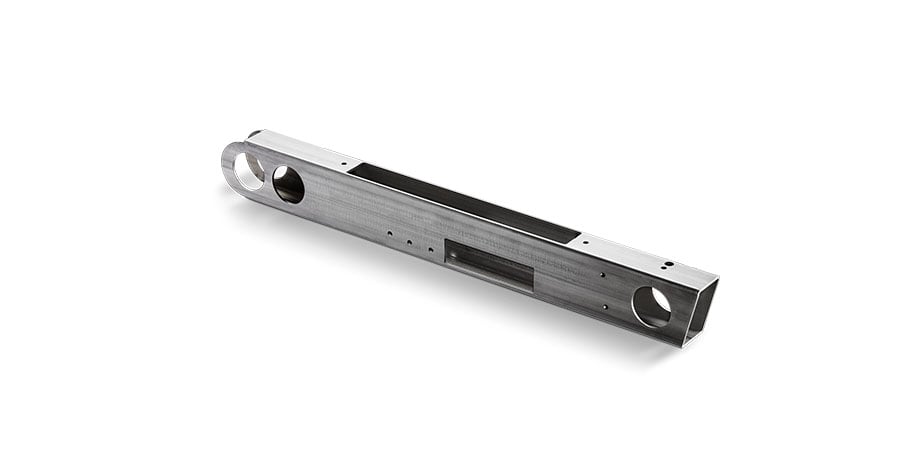

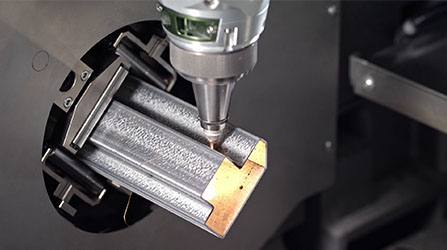

Taglio laser su tubo di acciaio di medie dimensioni
La compattazione automatica (nesting) fa risparmiare materiale


Risparmia tempo e materiale

Sfrutta tutto il materiale e riduci al minimo lo sfrido di fine barra. La macchina trova da sola il modo per ricavare da ogni barra il maggior numero di pezzi, compattando e impostando la sequenza migliore.

Sonda per la pulizia interna dei tubi tondi


Pulizia interna del tubo

I tuoi pezzi usciranno già puliti anche all’interno per merito di una sonda che aspira, direttamente sotto la zona di taglio, i residui e le polveri che si generano con il taglio laser dei tubi.

Scegli la sicurezza
per il tuo lavoro

LTX è un impianto di Classe 1. Durante il loro funzionamento non c’è rischio di venire a contatto con le emissioni e i riflessi del fascio laser. È fondamentale lavorare nel totale rispetto dei massimi standard dettati dalle norme CE.

I vetri speciali e la zona di taglio adeguatamente sigillata ti proteggono dai rischi delle radiazioni laser, mentre un sistema di sicurezza indipendente ti permette di introdurre un nuovo fascio di tubi senza interrompere la produzione.


Integra Lasertube e Curvatubi con All-In-One

Quando si curva un pezzo che è stato prima tagliato con il laser, si causano degli allungamenti nelle aree curvate che spostano le geometrie già realizzate in precedenza.

Lasertube e le Curvatubi BLM GROUP risolvono automaticamente questi errori scambiandosi informazioni sulle caratteristiche meccaniche del tubo ed effettuando prima le compensazioni degli allungamenti.

Così si ottiene la perfezione fin dal primo pezzo!

Scopri la tecnologia All-in-one


Cresci ancora
in efficienza produttiva



Prometheus fornisce preventivi affidabili e ti consente di individuare la migliore strategia produttiva, sia su pezzi singoli che su interi lotti di produzione.

Ti consente inoltre di gestire anche le fasi di logistica, pianificazione, monitoraggio e le analisi di produttività, con la possibilità di integrarsi con il tuo ERP.

Tutti gli impianti comunicano fra loro e simulano il processo di lavorazione per supportare la soluzione delle problematiche quotidiane di avvio e di cambio produzione.

Scopri Prometheus


Informazioni tecniche LTX

Laser

Sorgente

Fibra 2-3 kW

Testa di taglio

2D Tube Cutter BLM GROUP

Carico

Carico per fascio

Completamente automatico

Lunghezza minima caricabile

2,5 m

Lunghezza massima caricabile

6,5 – 8,5 m

Portata di carico del fascio

4.000 kg

Scarico

Tre posizioni programmabili, nastro traportatore posteriore e banchi di raccolta motorizzati anteriori e posteriori.

Lunghezza di scarico

3,6 – 4,5 – 6,5 m

Macchina standard carico 6,5 m e scarico 3,5 m

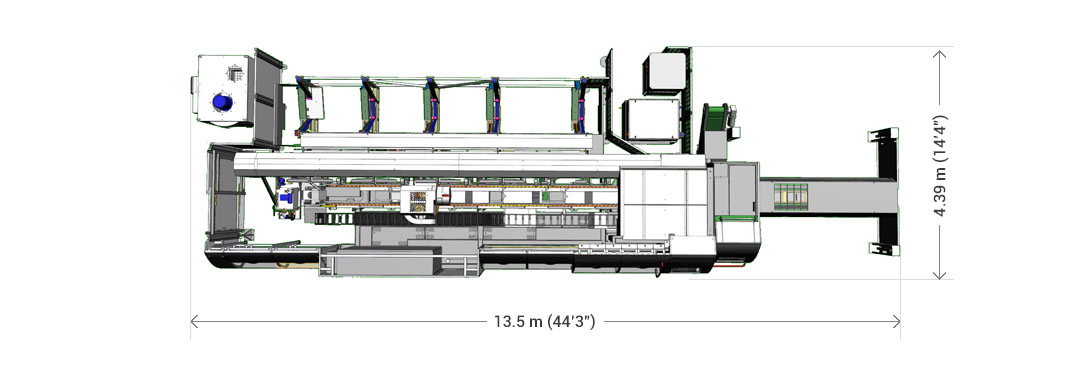

Ingombri in pianta macchina lasertube LTX
