PT

LT7
Automática. Tecnológica. Alta performance

Assista o vídeo

Possibilidades Ilimitadas em compromisso

Escolha o comprimento ideal de carga e descarga de acordo com suas necessidades de produção.
Otimize os fluxos de sua produção, gerencie duas máquinas com um único operador, escolhendo apropriadamente sua LT7 na versão "direita" ou "esquerda".

LT7
Indeciso sobre a configuração?
Não se preocupe, estamos aqui para auxiliá-lo
Pergunte aos nossas especialistas

Carga
Descarga
Manipulação

Soluções convenientes para trabalhar sem interrupções

Pode-se carregar a LT7 com tubos de seção redonda, quadrada, aberta ou especial, seja manualmente, com ponte rolante, ou com empilhadeira, de forma sempre fácil.

A mudança de produção é imediata e não requer nenhum ajuste manual.
O carregador traseiro é aberto e acessível. As correntes de carga, além dos berços para o feixe, que podem ser retirados em poucos segundos, permitem a carga mais adequada de acordo com o tamanho ou seção do lote. Também é possível conectar a máquina a sistemas de carregamento robóticos externos ou depósitos automáticos.

Armazém automático para tubos

A família Lasertube agora conta com um dispositivo de carga que melhora ainda mais a produtividade e eficiência do processo.

Mudanças de produção mais rápidas, graças ao armazém automático de torre disponível para a LT7.
10 caixas de aço – cada uma contendo os diferentes tubos a serem trabalhados - são movidas da torre para a máquina e de volta a cada mudança de produção.

Active Tools: todas as maneiras
pelas quais elas podem ajudá-lo

Deixe que o Active tools façam os ajustes para você

Trabalhos complexos
Active Speed
Tubos deformados
Active Scan
Produtividade máxima
Active Tilt
Recursos automáticos para otimizar o corte a laser
Descubra mais


Insert value!

Com a unidade de introdução automática de insertos rosqueados nas peças, as possibilidades do sistema de corte a laser são maiores e a produção é simplificada. Uma única etapa de processamento sem manuseio e estocagem intermediários. Os insertos M4 a M12 (dependendo do equipamento), são retirados por um sistema de alimentação contínua e aplicados usando uma ferramenta motorizada, que pode ser reconfigurada facilmente.

Compactação das peças para economizar material


Economiza tempo e material

Graças à compactação dinâmica (nesting), a LT7 define a sequência das peças a serem cortadas ao longo do tubo, de forma a minimizar o refugo no final da barra, facilitar e agilizar as operações de descarga.

A colher aspira os fumos de corte e mantém as peças internamente limpas.


Qualidade dentro e fora

Evita a limpeza interna do tubo após o corte a laser. Ativado a qualquer momento sem ter que equipar a máquina, o dispositivo de tubos limpos é inserido por meio de uma sonda de sucção dentro do tubo e coleta as sobras e fumos gerados durante o processamento.

Escolha a segurança
para seu trabalho

LT7 é um sistema de Classe 1. Durante sua operação não há risco de entrar em contato com as emissões e reflexos do feixe de laser. Porque é importante trabalhar com total segurança em conformidade com os mais elevados padrões ditados pelos regulamentos CE.

O vidro especial e a área de corte devidamente vedada protegem você dos riscos da radiação laser, enquanto um sistema de segurança independente permite que você introduza um novo feixe de tubos sem interromper a produção.

Integração Laser Tubo e curvadora com All-In-One

Ao dobrar uma peça que foi cortada primeiro com o laser, causa alongamento nas áreas dobradas que deslocam as geometrias feitas anteriormente.

As curvadoras de tubo e Laser tubo da BLM GROUP resolvem automaticamente esses erros trocando informações sobre as características mecânicas do tubo e compensando primeiro o alongamento.

Assim, a perfeição é alcançada desde a primeira peça!


Descubra sobre a tecnologia All-In-One

Nossas máquinas podem
mudar seu negócio

Conheça os resultados alcançados por alguns de nossos clientes.

Prestadores de Serviço Automotivo
CF MOTO - Produção eficiente e flexível de quadros de moto
CF MOTO

Motocicleta

Ela se concentrou na qualidade e flexibilidade de produção para se manter competitiva no mercado global.

Descubra como ele fez isso graças ao All-In-One.

Descubra mais
Prestadores de Serviço

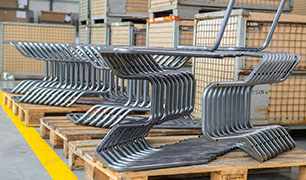

MarkSTAHL - A solução All-In-One para flexibilidade e produtividade
markSTAHL

Job shop

Ele eliminou descartes e tentativas e agora faz o corte e as curvas corretos a laser imediatamente.

Descubra como ele conseguiu isso com o All-In-One.

Descubra mais
Automotivo
EDAG - Estrutura do futuro desenvolvida com Lasertubo e curvadoras de tubos
EDAG

Pesquisa e desenvolvimento

Tornou-se muito rápido na prototipagem, resolvendo os problemas relacionados ao corte a laser e dobra de tubos.

Descubra como ela fez isso com o All-In-One.

Descubra mais
Todas as histórias

Crescer novamente
em eficiência de produção



Prometheus fornece estimativas confiáveis e permite que você identifique a melhor estratégia de produção tanto de peças individuais quanto de lotes de produção inteiros.

Também permite gerenciar as fases de planejamento logístico, monitoramento e análise de produtividade, com possibilidade de integração com seu ERP.

Todos os equipamentos se comunicam entre si e simulam o processo de fabricação para apoiar a solução dos problemas diários de start-up e mudança de produção.

Descubra mais

Informações técnicas LT7

Laser

Fonte em Fibra

3-4 kW

Cabeça de corte

3D Tube Cutter BLM GROUP

Carga

Carregamento por feixe e barra única

completamente automática

Comprimento mínimo carregável

1,9 m

Comprimento máximo carregável

6,5 – 8,5 m

Capacidade de carregamento de feixe

5.000 kg

Descarga

Três posições programáveis, corrente transportadora traseira e bancos de coleta motorizados dianteiros e traseiros.

Comprimento de descarga

4,5 – 6,5 – 8,5 m

Potência Absorvida

Potência Absorvida média

15 kW (gas de corte O2)

Potência Absorvida média

20 kW (gas de corte N2)

Máquina padrão com carga de 6,5 m e descarga de 4,5 m

Versões Disponíveis

direita ou esquerda

Peso da máquina

23.900 Kg (contido aspirador de fumos)

Lay-out base da máquna Laser tubo LT7
